大家好，今天和各位分享一下如何使用 mediapipe+opencv 制作桌上冰球的交互式小游戏。先放张图看效果。

规则如下：左手控制白色球拍；右手控制紫色球拍；球拍只能上下移动；红色圆形就是冰球；球碰撞到上下两侧的蓝色边框，和两侧的球拍就会反弹；如果球进入了黄色区域，游戏结束；下面的粉色计数板，记录左右两侧各击球多少次。

21个手部关键点坐标如下：

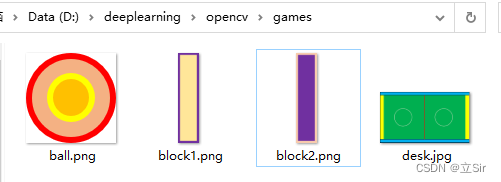

开始之前，先准备球桌的图片，球的图片，球拍的图片。我是用PPT画的图，球和球拍的图片一定要保存成 .png 格式的。放在同一个文件夹中以备读取。

（1） cvzone.HandTrackingModule.HandDetector()   手部关键点检测方法

参数：

mode： 默认为 False，将输入图像视为视频流。它将尝试在第一个输入图像中检测手，并在成功检测后进一步定位手的坐标。在随后的图像中，一旦检测到所有 maxHands 手并定位了相应的手的坐标，它就会跟踪这些坐标，而不会调用另一个检测，直到它失去对任何一只手的跟踪。这减少了延迟，非常适合处理视频帧。如果设置为 True，则在每个输入图像上运行手部检测，用于处理一批静态的、可能不相关的图像。

maxHands： 最多检测几只手，默认为 2

detectionCon： 手部检测模型的最小置信值（0-1之间），超过阈值则检测成功。默认为 0.5

minTrackingCon： 坐标跟踪模型的最小置信值 (0-1之间)，用于将手部坐标视为成功跟踪，不成功则在下一个输入图像上自动调用手部检测。将其设置为更高的值可以提高解决方案的稳健性，但代价是更高的延迟。如果 mode 为 True，则忽略这个参数，手部检测将在每个图像上运行。默认为 0.5

它的参数和返回值类似于官方函数 mediapipe.solutions.hands.Hands()

MULTI_HAND_LANDMARKS： 被检测/跟踪的手的集合，其中每只手被表示为21个手部地标的列表，每个地标由x, y, z组成。

MULTI_HANDEDNESS： 被检测/追踪的手是左手还是右手的集合。每只手由label(标签)和score(分数)组成。 label 是 'Left' 或 'Right' 值的字符串。 score 是预测左右手的估计概率。

（2）cvzone.HandTrackingModule.HandDetector.findHands()    找到手部关键点并绘图

参数：

img： 需要检测关键点的帧图像，格式为BGR

draw： 是否需要在原图像上绘制关键点及识别框

flipType： 图像是否需要翻转，当视频图像和我们自己不是镜像关系时，设为True就可以了

返回值：

hands： 检测到的手部信息，由0或1或2个字典组成的列表。如果检测到两只手就是由两个字典组成的列表。字典中包含：21个关键点坐标(x,y,z)，检测框左上坐标及其宽高，检测框中心点坐标，检测出是哪一只手。

img： 返回绘制了关键点及连线后的图像

（3）cv2.addWeighted()   图像融合

将两张图像按一定比例融合在一起，需要两张图像的size和通道数相同

两张图像按一定比例融合： cv2.addWeighted(图像1, 权重1, 图像2, 权重2, 亮度偏置)

相当于 y = a x1 + b x2 + c，其中 a、b 代表权重，c 代表亮度上提亮多少

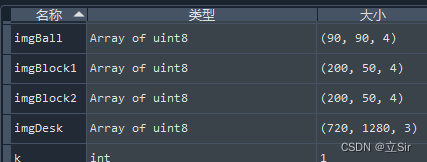

首先 cv2.imread() 中的参数 cv2.IMREAD_UNCHANGED 是指用图片的原来格式打开，包含Alpha通道。即以不改变图片的方式打开，图片是彩色那么读进来就是彩色，图片是灰度图那么读进来就是灰度图，读进来的图片的shape如下：

该部分代码主要负责手部关键点检测，融合背景图像和视频帧图像

效果图如下：

这部分主要完成两项工作，第一是左右手分别控制左侧和右侧的球拍，第二个是球以一定的速度移动。

（1）控制球拍。

hand['bbox'] 中包含了手部检测框的左上角坐标和检测框的宽高，使用手掌中心点的 y 坐标来控制球拍的上下移动。由于两个球拍的shape是相同的，因此只要获取一个球拍的高度 h1 即可。使用掌心中点 y 坐标控制球拍中点的 y1 坐标，公式为：y1 = (y + h) // 2 - h1 // 2

接着使用 cvzone.overlayPNG() 就可以将球拍图片覆盖在原图片的指定区域，其中坐标参数是指覆盖区域的左上角坐标。固定横坐标，只上下移动。

（2）球移动

首先要规定球的移动速度 speedx, speedy = 10, 10 代表球每一帧沿x轴正方向移动10个像素，沿y轴正方向移动10个像素，那么球的初始合速度方向是沿图片的正右下角移动

如果球碰撞到了球桌的上下边框，就反弹。speedy = -speedy。代表x方向每帧移动的步长不变，y方向每帧移动的方向反转，即入射角等于出射角。

在上述代码中补充

效果图如下：

这一部分主要完成三项工作，第一是球拍击打到球，球需要反弹；第二是如果球进入黄色区域，游戏结束；第三是左右侧击球得分计数器。

（1）球拍击球

看到代码中的第（5）步，ballpos 代表球的左上角坐标(x,y)，100 < ballpos[0] < 100+w1 代表球到了球拍横坐标区域范围内部了，y1 < ballpos[1] < y1+h1 代表球的y坐标在球拍y坐标内部，这时表明击球成功，speedx = -speedx 只改变沿x轴的速度方向，不改变沿y轴的速度方向。

（2）球进黄区，游戏结束

if ballpos[0] < 50 or ballpos[0] > 1150，如果球图片的左上坐标的 x 坐标，在黄区边缘，整个程序退出。当然也可以做一个游戏结束界面，我之前的博文里也有介绍，我偷个懒不写了。

（3）计数器

首先定义个变量初始化记录左右侧的击球次数 score = [0, 0]，如果有一侧的球拍击中球，那么对应该侧计数加一。

上面代码是掌心控制球拍，这里改成食指指尖控制球拍中点移动。

效果图如下：
